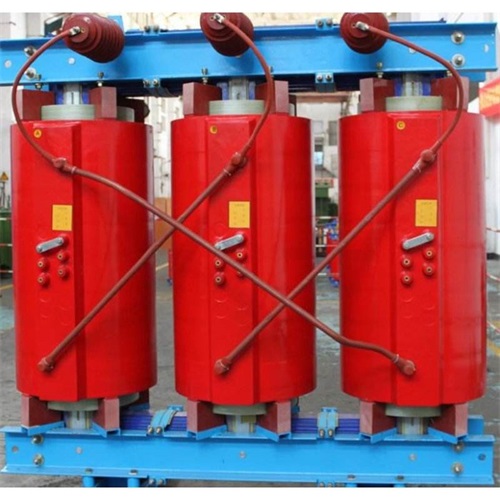

SCBH15-315KVA/10KV/0.4KV非晶合金干式變壓器主要由硅鋼片組成的鐵芯和環氧樹脂澆注的線圈組成, 高低壓線圈之間放置絕緣筒增加電氣絕緣, 并由墊塊支撐和約束線圈, 其零部件搭接的緊固件均有防松性能。具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。

　　一、SCBH15-315KVA/10KV/0.4KV非晶合金干式變壓器構造性能：

　　⑴固體絕緣包封繞組

　?、撇话饫@組

　　繞組：兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組。

　　從高、低壓繞組的相對位置看，高壓可分為同心式、交迭式。

　　同心式繞組簡單，制造方便，均采用這種結構方式。交迭式，主要用于特種變壓器。

　　二、SCBH15-315KVA/10KV/0.4KV非晶合金干式變壓器

　　特點結構

　　1、溫度控制系統

　　干式變壓器的安全運行和它的使用壽命，很大程度上取決于變壓器繞組絕緣的安全的可靠性。

　　2、冷卻方式

　　干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

　　1.干式變壓器基礎的軌道應水平，軌距與輪距應配合，裝有氣體繼電器的干式變壓器頂蓋，沿氣體繼電器的氣流方向有1.0%?1.5%的升高坡度。

　　2.干式變壓器就位可用吊車直接吊裝就位。也可用道木搭設臨時軌道，用倒鏈拉入設計位置。

　　3.就位時，應注意其方位和距墻尺寸應與設計要求相符，允許誤差為±25mm，圖紙無標注時，縱向按軌道定位，橫向距離不得小于800mm，距門不得小于1000mm，并使屋內預留吊環的垂線位于干式變壓器中心。

　　4.干式變壓器與封閉母線連接時，其套管中心線應與封閉母線中心線相符。

　　5.室內干式變壓器寬面推進時，低壓側應向外;窄面推進時，油枕側應向外。裝有開關的一側操作方向上應留有1200mm以上的距離。

　　6.裝有滾輪的干式變壓器，滾輪應轉動靈活，在干式變壓器就位后，應將滾輪用能拆卸的制動裝置加以固定。
